美標旋啟式止回閥

美標旋啟式止回閥

產品型號：H44W/H

公稱通徑：NPS 2"~24"

公稱壓力：CL150~300Lb

工作溫度：-29°C~200°C

適用介質：水、蒸汽、油品、硝酸、醋酸


產品概述

美標旋啟式止回閥采用內裝搖臂旋轉結構，所有啟閉件都裝于閥門內部，不穿透閥體。適用于石油、化工、制藥、電力等行業工況管路上，防止介質倒流。


產品特點

1、選材考究，符合國內、外相關標準，材料的全面質量高。

2、產品根據美國國家標準ANSI B16.34，美國石油學會標準API 6D要求生產。

3、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。

4、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

5、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫。

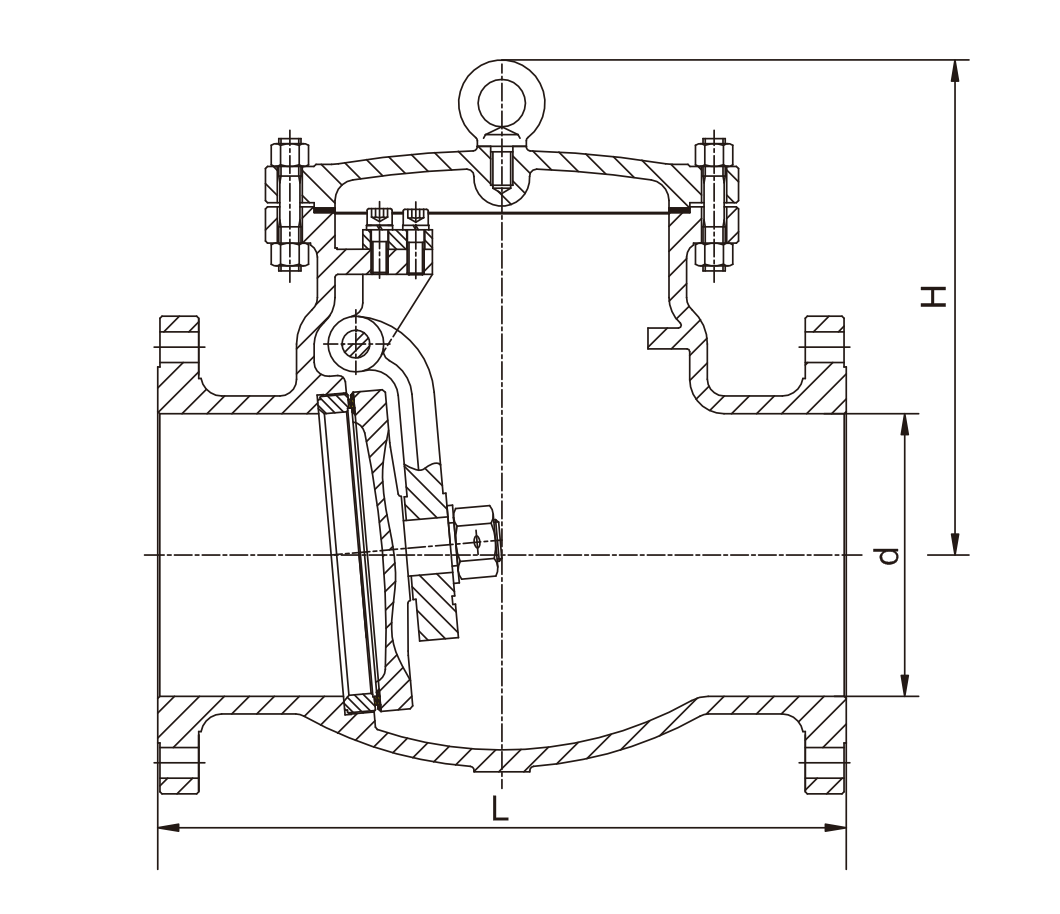

主要外形連接尺寸及重量

Class NPS DN L D D1 D2 b Z-Φd H WT (㎏)
in mm
150Lb 2″ 50 203 157 120.7 92 19.50 4-Φ19 161 17
2-1/2″ 65 216 178 139.7 105 22.5 4-Φ19 180 23
3″ 80 241 190.5 152.4 127 24 4-Φ19 190 33
4″ 100 292 229 190.50 157.2 24 8-Φ19 220 44
6″ 150 356 279 241.5 216 25.5 8-Φ22.5 257 78
8″ 200 495 343 298.5 270 29 8-Φ22.5 292 137
10″ 250 622 406 362 324 30.5 12-Φ25 350 207
12″ 300 698 483 432 381 32 12-Φ25 398 279
14″ 350 787 533 476.8 413 35 12-Φ29 445 387
16″ 400 864 597 539.8 470 37 16-Φ29 490 446
18″ 450 978 635 577.8 533 40 16-Φ32 520 621
20″ 500 978 698 635 584 43 20-Φ32 546 770
24″ 600 1295 813 749.3 692 48 20-Φ35 880 970
300Lb 2″ 50 267 165 127 92 22.5 8-Φ19 179.5 20
2-1/2″ 65 292 190 150 105 25 8-Φ22 190 24
3″ 80 318 210 168 127 29.0 8-Φ22.5 212.4 40
4″ 100 356 254 200 157 32.0 8-Φ22.5 246 51
6″ 150 445 317.5 269.7 216 37.0 12-Φ22.5 292 90
8″ 200 533 381 330 270 41.5 12-Φ25.5 328 175
10″ 250 622 444.5 387 324 48.0 16-Φ28.5 378.6 210
12″ 300 711 521 451 381 51.0 16-Φ32 420 286
14″ 350 838 584 514 54 57 20-Φ32 470 400
16″ 400 864 648 572 57 57 20-Φ35 530 550
18″ 450 978 711 629 60 60 24-Φ35 584 700
20″ 500 1016 775 686 64 64 24-Φ35 610 860
24″ 600 1346 914 813 70 70 24-Φ41 860 1931
600Lb 2″ 50 292 165 127 92 25 8-Φ19 203 34
2-1/2″ 65 330 190 150 105 29 8-Φ22 229 45
3″ 80 356 210 168 127 32 8-Φ22 235 63
4″ 100 432 273 216 157 38 8-Φ25 286 114
6″ 150 559 356 292 216 48 8-Φ29 330 207
8″ 200 660 419 349 270 56 12-Φ29 381 387
10″ 250 787 508 432 324 64 12-Φ32 457 580
12″ 300 838 559 489 381 67 16-Φ35 584 778
14″ 350 889 603 527 413 70 20-Φ38 635 9896
16″ 400 991 686 603 470 76 20-Φ41 684 1380
