對夾中線蝶閥（手柄）

對夾中線蝶閥（手柄）

產品型號：D71X
公稱壓力： PN1.0～1.6MPa
公稱通徑： DN50～DN300
連接方式： 對夾
使用介質： 水、油、氣及各種腐蝕性介質
適用溫度： -10℃～120℃
連接標準： GB·ANSI·DIN·API·ISO·BS
閥體材質： 鑄鐵；球墨鑄鐵；碳鋼；不銹鋼；鋁青銅
閥座材質： 橡膠
閥板材料： 不銹鋼；鋁青銅；球墨鑄鐵

產品概述

      對夾中線蝶閥流道均為全襯彈性橡膠，碟板采用不銹鋼，碟板與密封接觸面部位經過精細研磨確保光滑性。使蝶閥在關閉或開啟時碟板無間隙的緊貼著彈性橡膠，具有可靠的密封性。


技術標準

      1、作為管路中調節或截斷介質的設備。
      2、適用于手柄控制裝置(DN50~300)，蝸輪蝸桿、電動及氣動控制裝置。
      3、設計與制造標準符合GB/T 12238、API 609。
      4、壓力試驗符合GB/T 13927、API 598。
      5、結構長度符合GB/T 12221、API 609。
      6、側法蘭標準符合GB/T17241中PN1.0MPa、PN1.6MPa及ASME B16.1 125PSI。

產品特征

      1、減小轉動力矩，支撐閥桿，并使其與閥體有效分離，減小閥桿的磨損。
      2、經過拋光處理，與閥座精密配合。
      3、實現氣密性試驗零泄漏要求，啟閉力矩小，延長閥座使用壽命。
      4、閥桿密封不易變形，從而避免了通常的閥桿泄漏現象。
      5、精度高，強度大，適用于手柄及其它控制裝置的安裝。
      6、牢固連接閥桿與閥板，具有防振脫特點，且易于更換。
      7、整體性好，便于控制閥板啟閉。
      8、具有不脫落、抗拉、防泄漏、更換方便等特點。
      9、作為管路中調節或截斷介質的設備。

      10、適用于手柄控制裝置(DN50~300)，蝸輪蝸桿、電動及氣動控制裝置。

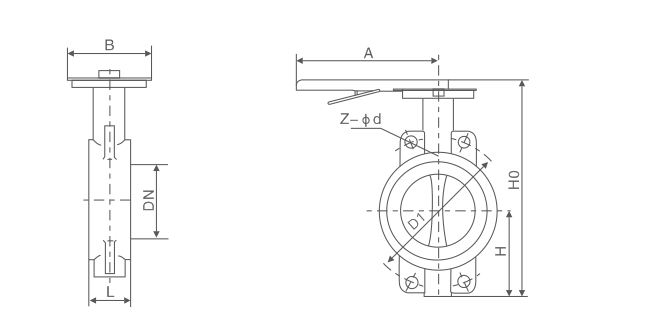

主要連接尺寸

公稱通徑
(DN) 		L D1 D z-φd H H0 A B
50 43 125 165 4-18 63 315 180 65
65 46 145 185 4-18 70 330 180 65
80 46 160 200 8-18 83 390 245 72
100 52 180 220 8-18 105 431 245 72
125 56 210 250 8-18 115 455 245 72
150 56 240 285 8-22 137 626 355 93
200 60 295 340 8-22 164 720 350 93
250 68 350 395 12-22 206 800 550 350
300 78 400 445 12-22 230 860 600 350
