襯氟蝶閥

襯氟蝶閥

閥門型號：D341F46、D341F4法蘭襯氟蝶閥

公稱通徑：DN50~DN1200mm~DN2600mm（DN2600大口徑襯蝶閥廠家）
公稱壓力：PN0.6~1.6MPa
適用溫度：丁腈橡膠：-40℃～90℃；氟橡膠：-20℃～150℃
適用介質：水、空氣、天然氣、油品及弱腐蝕性流體
驅動方式：蝸輪傳動、電動、氣動、液動
閥體材質：WCB、QT450-10、HT200、HT250
制造標準：GB/T 122387-89
法蘭標準：GB9113-2000、GB17241.6-1998
結構長度標準：GB12221-89
檢驗標準：GB/T 13927-92

產品概述
       D341F46襯氟蝶閥（中線襯氟法蘭蝶閥）采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，較長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，襯氟法蘭蝶閥也叫襯四氟蝶閥，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、LU氣、強堿，王水等具有強腐蝕的介質。


主要技術參數

公稱通徑DN（mm) 50～1200 50～1600
公稱壓力PN（MPa) 0.6 1.0 1.6
密封試驗 (MPa) 0.66 1.1 1.76
強度試驗 (MPa) 0.9 1.5 2.4
適用溫度 丁腈橡膠：-40℃～90℃；氟橡膠：-20℃～200℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 蝸輪傳動、電動、氣動、液動


主要零部件材料

零件名稱 材料
閥體 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
閥軸 2Cr13
密封圈 丁腈耐油橡膠
填料 柔性石墨

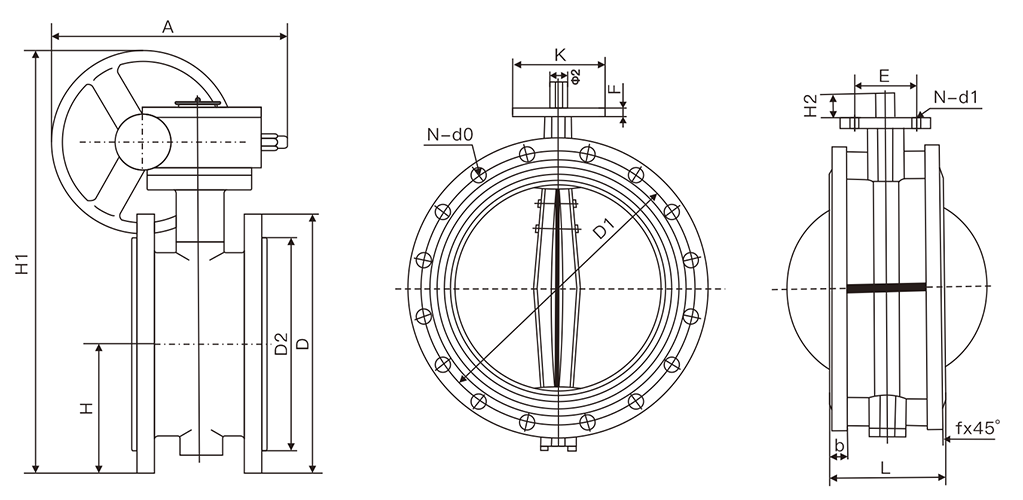

主要外形連接尺寸  單位：mm


DN L H H1 A B ФD
0.6MPa 1.0MPa 1.6MPa
50 43 77 309 180 200 88 99 99
65 46 85 320 180 200 108 118 118
80 46 95 340 180 200 124 132 132
100 52 105 360 180 200 144 156 156
125 56 129 405 180 200 174 184 184
150 56 132 450 270 280 199 211 211
200 60 165 607 270 280 254 266 266
250 68 197 659 270 280 309 319 319
300 78 234 742 380 420 363 370 370
350 78 283 792 380 420 413 429 429
400 102 325 887 450 470 463 480 480
450 114 369 935 480 490 518 530 548
500 127 404 985 480 490 568 582 609
600 154 470 1243 480 490 667 682 720
700 165 503 1346 640 660 772 794 794
800 190 571 1466 640 660 878 901 901
900 203 621 1565 750 860 978 1001 1001
1000 216 702 1781 850 900 1078 1112 1112
1200 254 818 1965 850 900 1295 1328 1328
