襯氟升降立式止回閥

襯氟升降立式止回閥

產品型號：H42F46
公稱通徑：DN15～DN500
結構形式：升降立式
公稱壓力：PN0.6MPa～1.0MPa～1.6MPa
連接方式：法蘭
適用溫度：-50oC～+150oC
驅動方式：介質推動
連接材質：鑄鐵、鑄鋼、不銹鋼
適用介質：王水、硫酸、鹽酸、氫氟酸等


產品概述

      H42F46襯氟升降立式止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。


標準規范

      設計制造標準：GB/T 12224
      結構長度標準：GB/T 12221-2005
      連接法蘭標準：GB/T 9113、HG20592-97
      壓力溫度等級：GB/T 12224-2005
      試驗檢驗標準：GB/T 13927-2008


主要零部件的材料

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 閥瓣/閥桿 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯里/閥座 PTEF(F3)、FEP(F46)、PFA(可溶F4)、PP、PO
4 緊固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
5 螺母 WCB 1Cr17Ni2 1Cr18Ni9Ti

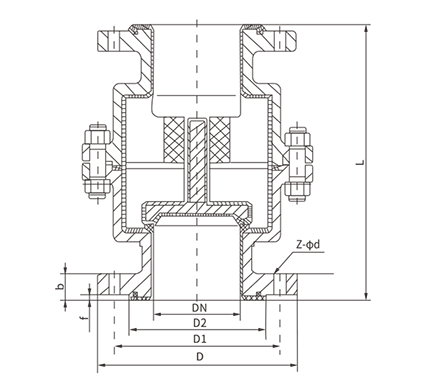

主要外形尺寸  PN0.6MPa

公稱通徑

標準值

參考值

DN(mm)

NPS(inch)

L

D

D1

02

f

b

Z-Φd

重量

PN0.6MPa

15

1/2

135

80

55

40

2

12

4-Φ12

2.5

20

3/4

145

90

65

50

2

14

4-Φ12

3.5

25

1

155

100

75

60

2

14

4-Φ12

4

32

1-1/4

170

120

90

70

2

16

4-Φ14

5

40

1-1/2

183

130

100

80

3

16

4-Φ14

6

50

2

185

140

110

90

3

16

4-Φ14

8

65

2-1/2

196

160

130

110

3

16

4-Φ14

10

80

3

212

185

150

125

3

18

4-Φ18

13

100

4

275

205

170

145

3

18

4-Φ18

25

150

6

405

260

225

200

3

20

8-Φ 23

46

200

8

510

315

280

255

3

22

8-Φ23

100

250

10

622

370

335

310

3

24

12-Φ23

155

300

12

698

435

395

362

4

24

12-Φ23

180

350

14

787

485

445

412

4

26

12-Φ23

220

400

16

914

535

495

462

4

28

16-Φ23

275

450

18

978

590

550

518

4

28

16-Φ23

300

500

20

978

640

600

568

4

30

16-Φ23

392
